脱硝催化剂的使用方法与其他相同，将与烟气中的NOX在催化剂的作用下反应生成N2和H2O随烟气进入下级环保处理工序，并通过烟囱达标排放。主要适用电站专用烟气脱硝、玻璃窑炉专用烟气脱硫脱硝、燃煤专用烟气脱硫脱硝、烧结专用炉烟气脱硫脱硝、焚烧炉专用烟气脱硫脱硝等。

针对脱硝催化剂的选型与设计，主要从高钙、高飞灰、飞灰硬度较大、高温、高硫、掺烧生物质燃料等6种工况进行分析，今天主要讲前三种。

1、在高钙工况下，CaO会导致催化剂失活速率加快，因此需要较大的设计裕量。当煤质或飞灰中的CaO含量小于5%时，其对催化剂的设计影响不大，催化剂的设计用量主要取决于 SCR系统入口NOX浓度、烟气流量、要求的脱硝效率等参数。当CaO含量超过5%以后，其对催化剂的设计影响开始变得显著，在同样的工况条件下，催化剂用量受CaO含量影响很大。随着CaO含量的增加，催化剂用量呈线性递增，特别是当CaO含量在30%左右时，催化剂用量比低钙工况下的用量增加25%左右。

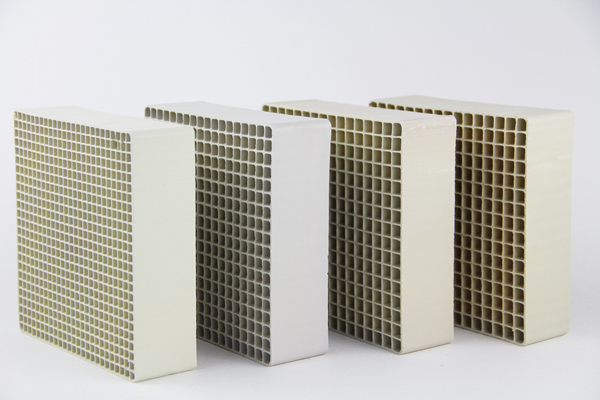

2、在高飞灰工况下，应选用孔径大、截距大、烟气通过性好的催化剂型号，减少积灰堵塞的风险。当烟气中飞灰浓度在50~60 g/Nm3，甚至更高时，此时平板式催化剂由于其烟气通道截面较蜂窝式大，高飞灰工况下烟气和飞灰的通过性好等优点，选用平板式催化剂不易积灰堵塞，运行安全性较高。当飞灰浓度小于50 g/Nm3 时，由于板式催化剂几何比表面积比蜂窝式小，同样的工程条件下，板式催化剂用量要比蜂窝式多约20~40%。通常，当蜂窝式催化剂的孔数每增加一级，如从18×18孔向上增加为19×19孔时，对于同一工程项目，催化剂的设计用量可以减少在5%以上，由此可以节约催化剂采购成本5%以上。但是，孔径变小后，烟气通过性差，在高飞灰条件下，极易发生飞灰的架桥堵灰，催化剂一旦发生飞灰架桥，就会发生“累积”效应，即当催化剂部分孔道发生堵塞时，相对的使其他未堵塞的孔道通过的飞灰量急剧增大，再运行不长的时间，整个催化剂都会发生严重堵塞。

3、在飞灰硬度较大的工况，选用标准壁厚催化剂可以提高运行安全性；催化剂壁厚的选择与飞灰的浓度及飞灰的硬度有关。研究表明，当飞灰中SiO2与Al2O3的含量比在2:1左右时，此时飞灰硬度较大，飞灰对催化剂的冲击磨损较严重。研究表明，催化剂内壁的磨失减薄是造成催化剂磨损强度下降的主要原因，内壁磨失量占催化剂总磨失量的60%左右，而常规的端部硬化措施，只能保证催化剂端部不被磨损，但是催化剂内壁的磨损仍然不容忽视。另外，在高飞灰的运行条件下，催化剂采用端部硬化，但催化剂内部通道还存在由于磨损而造成的断裂风险，当硬化部位以后的内壁发生断裂后，就会发生催化剂顶端的塌陷并进而造成严重堵塞。

安徽元琛环保科技股份有限公司（简称“ 元琛科技 ”）是一家集除尘布袋、脱硝催化剂研发、生产、销售于一体的高新技术企业。除尘布袋（主要为PPS、PTFE、P84及复合系列过滤材料）和SCR脱硝催化剂已在水泥、钢铁、玻璃炉窑、垃圾焚烧发电、生物质发电、有色金属冶炼等多行业广泛应用！未来，元琛科技将以“成为全球生态环境守护者”为指引，始终扎根环保，坚持守护蓝天白云的伟大事业。借力国家生态文明建设大格局，不断深化技术、优化管理、强化品牌、细化产业、固化优势，通过综合统筹治理与服务，为产业创造协同价值。
